Настройка шаблонов печати принтера

Шаблон печати принтера выбирается в диалоге настроек программы.

Для того, чтобы добавить или изменить шаблон печати принтера необходимо войти в настройки программы для этого требуется нажать кнопку "Настройки" в нижней части интерфейса программы.

Далее переходим на вкладку "Оборудование" и заходим в настройки необходимого принтера, путем выделения его в списке оборудования и нажатия кнопки "Изменить", либо двойным щелчком по строке оборудования.

Шаблон печати принтера выбирается в поле "Шаблон этикетки".

Поле "Шаблон служебных штрихкодов" выбирается и настраивается в том случае, если используется сканер штрихкодов.

Для того, чтобы выбрать шаблон этикетки необходимо нажать на кнопку с тремя точками в правой части поля выбора.

Откроется список выбора шаблонов печати принтера.

Если в списке отсутствуют шаблоны, необходимо добавить новый шаблон.

Для этого нажимаем кнопку "Добавить".

Открывается диалог редактирования шаблона принтера.

Указываем наименование шаблона, которое будет указываться в списке (например: TSC (GS1-Datamatrix KM 58*40, что значит шаблон для принтера TSC с типом кода GS1-Datamatrix, которая используется для печати кодов маркировки с размером этикетки 58*40мм.)

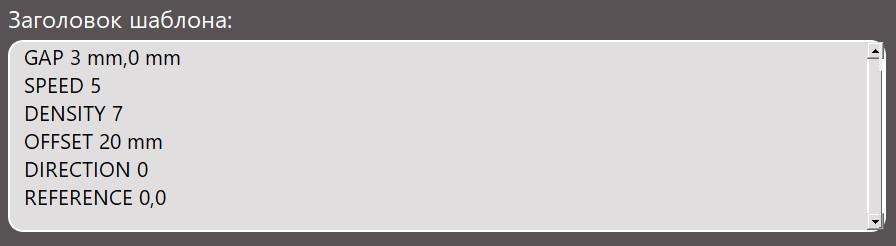

В поле "Заголовок шаблона" прописывается текст команд параметров этикетки на языке для данного типа принтеров. Например, для принтеров TSC может использоваться следующий набор параметров:

SIZE 58 mm,40 mm

GAP 3 mm,0 mm

SPEED 5

DENSITY 7

OFFSET 20 mm

DIRECTION 0

REFERENCE 0,0

SIZE 58mm, 40mm - размер этикетки

GAP 3 mm,0 mm - отступ между этикетками

SPEED 5 - скорость печати

DENSITY 7 - контрастность печати

OFFSET 20mm - расстояние выхода этикетки

DIRECTION 0 - направление печати

REFERENCE 0,0 - отступ для начальной точки макета этикетки

ВНИМАНИЕ! Заголовок шаблона отправляется на принтер только один раз при запуске печати. Команда шаблона отправляется на печать на каждую этикетку индивидуально.

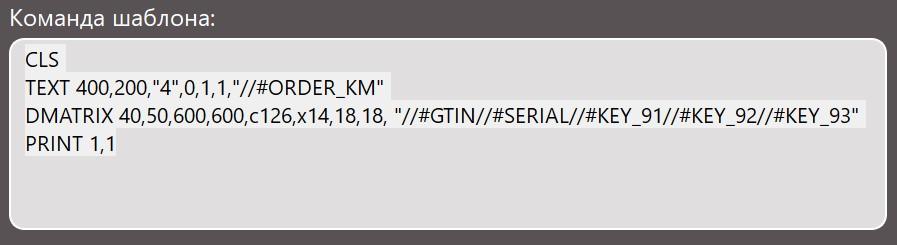

В поле "Команда шаблона" прописывается текст элементов макета шаблона этикетки:

CLS

TEXT 400,200,"4",0,1,1,"//#ORDER_KM"

DMATRIX 40,50,600,600,c126,x14,18,18, "//#GTIN//#SERIAL//#KEY_91//#KEY_92//#KEY_93"

PRINT 1,1

Команда CLS очищает предыдущие изображения строки.

TEXT 400,200,"4",0,1,1,"//#ORDER_KM" - формирует текстовое поле с порядковым номером кода маркировки.

DMATRIX 40,50,600,600,c126,x14,18,18, "//#GTIN//#SERIAL//#KEY_91//#KEY_92//#KEY_93" - формирует изображение Datamatrix кода.

Строка PRINT 1,1 - отправляет на печать

После того, как прописаны все параметры шаблонов, необходимо нажать кнопку "Записать".

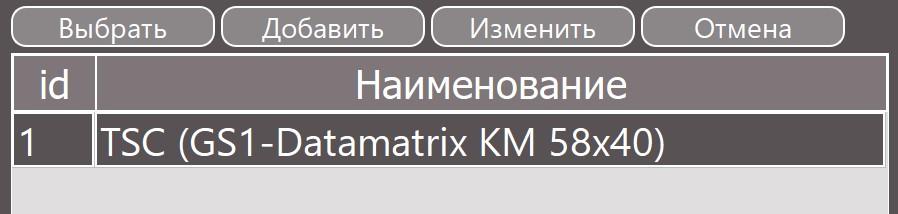

Для того, чтобы изменить шаблон, необходимо выделить его в спике и нажать кнопку "Изменить".

Для того, чтобы выбрать шаблон, необходимо выделить его в списке, нажать кнопку "Выбрать", либо дважды щелкнуть по строке шаблона.

После этого записать настройки принтера.
