Настройка оборудования (принтеры, камеры машинного зрения, ручные сканеры)

Настройка оборудования выполняется во вкладке "Оборудование" в настройках программы.

Для того, чтобы попасть в меню настроек необходимо нажать кнопку "Настройки" в нижней части интерфейса программы.

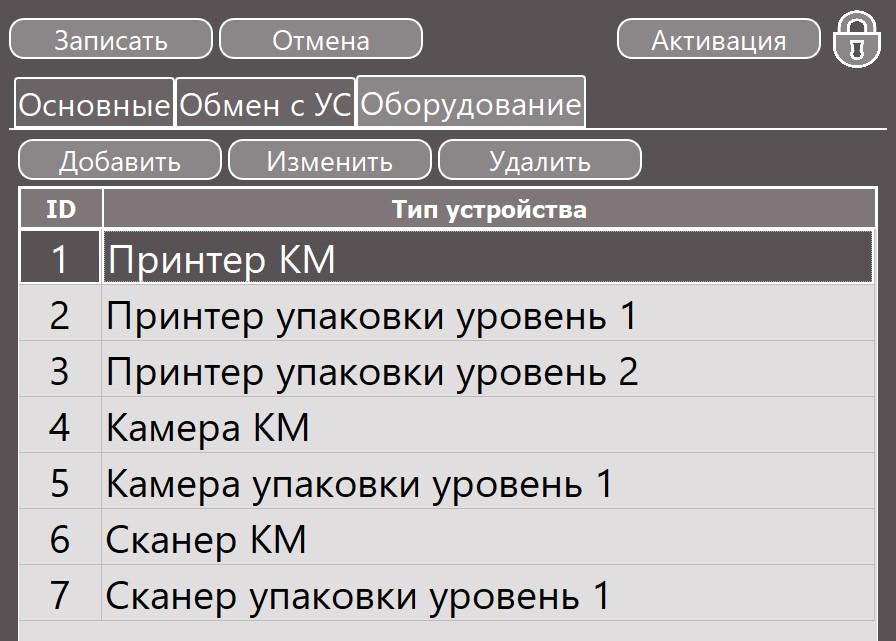

Вкладка меню настроек оборудования выглядит следующим образом

Кнопка "Добавить" добавляет новое оборудование.

Кнопка "Изменить" изменяет параметры оборудования, выделенного в списке.

Кнопка "Удалить" удаляет оборудование, выделенное в списке.

Описание параметров настройки оборудования

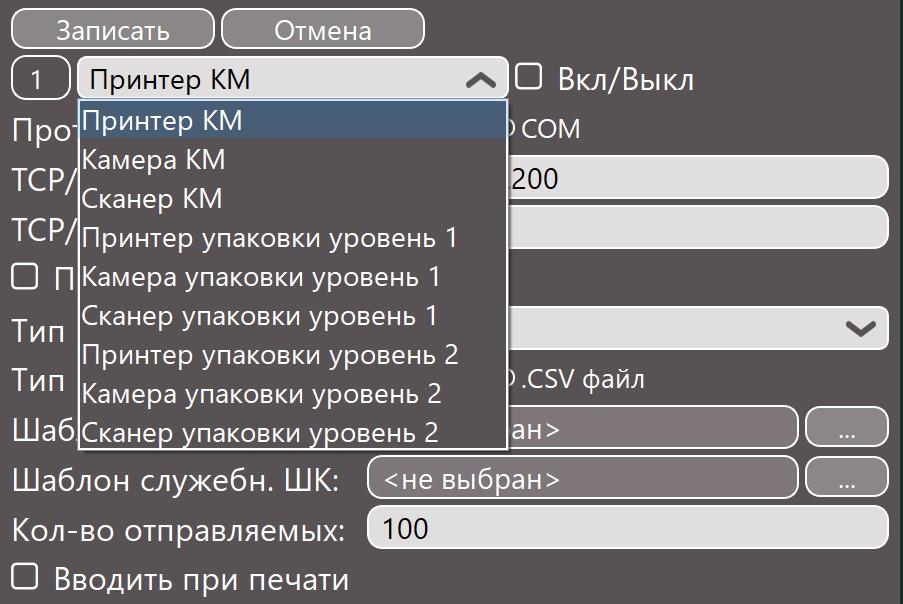

При добавлении нового оборудования в первую очередь выбирается его тип.

Типы оборудования

• "Принтер КМ" - принтер кодов маркировки. На этом принтере печатаются коды маркировки, которые наносятся на продукцию.

• "Камера КМ" - камера машинного зрения, которая считывает нанесенные на продукцию коды маркировки.

• "Сканер КМ" - ручной или стационарный сканер штрихкодов, который используется для функций ручного считывания кодов маркировки, либо отбраковки кодов маркировки.

• "Принтер упаковки уровень 1" - принтер для печати кодов упаковок продукции.

• "Камеры упаковки уровень 1" - камера машинного зрения, которая считывает коды маркировки продукции, вложенные в упаковку.

• "Сканер упаковки уровень 1" - ручной или стационарный сканер штрихкодов, который используется для функций ручного считывания кодов маркировки продукции, вложенных в упаковку, либо повторной печати кодов упаковки и кодов паллеты, либо отмены упаковки и паллеты и т.д..

• "Принтер упаковки уровень 2" - принтер, который печатает коды паллет.

• "Камера упаковки уровень 2" - камера машинного зрения, которая считывает коды упаковок продукции для комплектации паллеты.

• "Сканер упаковок уровень 2" - ручной или стационарный сканер штрихкодов, который используется для функций считывания кодов упаковок для комплектации паллеты, либо повторной печати кода паллеты, либо удаления паллеты.

Описание настроек для типов оборудования "Принтер КМ", "Принтер упаковки уровень 1", "Принтер упаковки уровень 2"

Протокол подключения к принтеру (TCP/IP, либо COM).

Набор параметров при использовании протокола TCP/IP

TCP/IP адрес. Адрес принтера в локальной сети.

TCP/IP порт. Сетевой порт подключения к принтеру.

Пинг. При включении данного параметра в рабочем режиме программы будет выполняться постоянный пинг данного оборудования для контроля подключения к оборудованию.

Набор параметров для протокола COM

COM порт. Номер COM порта, к которому подключен принтер.

Скорость COM порта, к которому подключен принтер.

Тип принтера. Выбирается тип принтера , используемого в данном оборудовании.

Тип взаимодействия. Всегда указывается "Online". Вариант ".CSV файл" указывается только для типа принтера SAVEMA.

Шаблон этикетки. Выбирается предварительно настроенный шаблон этикетки, который будет использоваться при печати на принтере.

Шаблон служебного штрихкода. Выбирается предварительно настроенный шаблон, который будет использоваться для печати служебных штрихкодов для ручных сканеров.

Количество одновременно отправляемых на печать кодов.

При установки данного параметра коды, которые будут отправляться на принтер на печать будут выгружаться в учетную систему для ввода в оборот без ожидания считывания камерой машинного зрения.

Описание настроек для типов оборудования "Камера КМ", "Камера упаковки уровень 1", "Камера упаковки уровень 2"

Протокол для камер. Используется только TCP/IP.

TCP/IP адрес камеры машинного зрения в локальной сети.

Сетевой порт для подключения камеры машинного зрения.

Пинг. При включении данного параметра в рабочем режиме программы будет выполняться постоянный пинг данной камеры для контроля подключения к камере.

Разделитель кодов. Набор символов, который используется в качестве разделителя между кодами, получаемыми камерой машинного зрения.

ВНИМАНИЕ! Важно проконтролировать, чтобы такая же последовательность символов была указана в настройках камеры машинного зрения.

Ошибка чтения. Последовательность символов, которая будет учитываться как ошибка чтения камеры машинного зрения.

ВНИМАНИЕ! Важно проконтролировать, чтобы такая же последовательность символов была указана в настройках камеры машинного зрения.

Чтение даты. Параметры используются если требуется регистрировать дату и время считывания камерой машинного зрения, которые будут приходить вместе с кодом.

В настройках камеры машинного зрения должны быть прописана функция отправки такой даты.

Поштучное считывание. Данный параметр используется в типе оборудования "Камеры упаковки уровень 1". Параметр отключает контроль группового считывания упаковки, т.е., если камера машинного зрения будет считывать не все коды маркировки сразу, а каждый код по отдельности.

Описание настроек для типов оборудования "Сканер КМ", "Сканер упаковки уровень 1", "Сканер упаковки уровень 2"

Протокол. У сканеров может быть только COM.

COM порт, к которому подключен сканер штрихкодов.

Скорость COM порта, к которому подключен сканер штрих кода.
